Zentrierspannstock


SymbolZentrierspannstock

Ob bei mechanischen, pneumatischen, hydraulischen oder federbetätigten Spannern vereinen wir hohe regulierbare Spannkräfte mit verschiedenen Backenhübe.

Zentrierspannstock mechanisch

KCS 5A 100 auf Heller 5 Achsbearbeitungscenter.

Der mechanische Zentrierspannstock der Kraft GmbH ist ein stabiles und kompaktes, auf engstem Raum angesetztes Kraftpaket. Wir erreichen mit unseren verschiedenen Bauweisen die optimale Spannkraft.

Ideal für eine 5 – Achsenbearbeitung, ob als Einzelteil-Bearbeitung oder für Automatisierungslösungen, egal ob Sie „Werkstück „- Aussen oder Innenspannungen vornehmen.

Späne abweisende Bauform.

Einsetzbar auf konventionellen Maschinentischen, Nullpunktsystemen von verschiedenen Hersteller, sowie bei integrierten Schweng-oder Spanneinrichtungen.

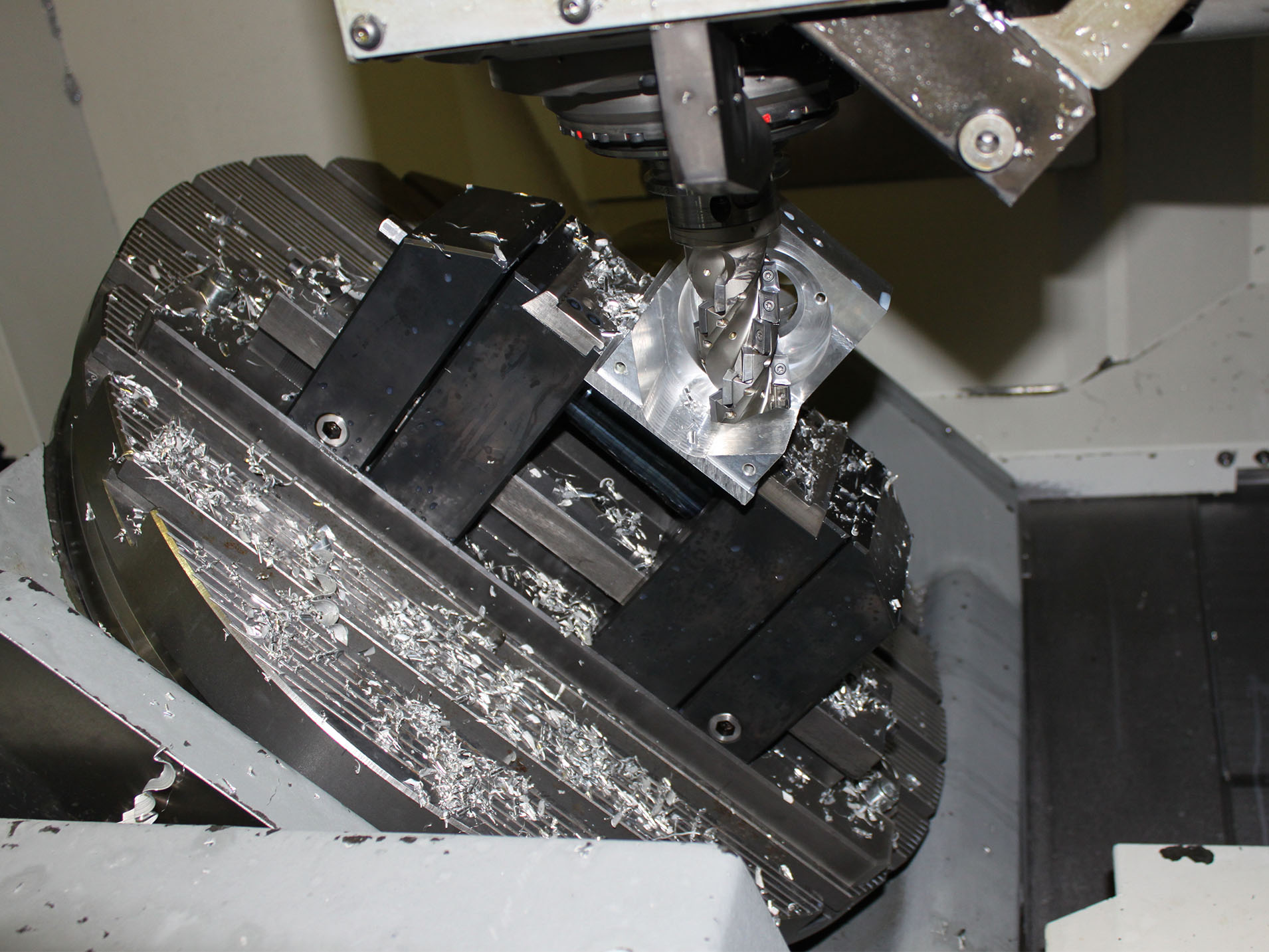

Zentrierspannstock KCS 5A 100 auf Maschinenrundschwenktisch

Manuell gespannt mit Hilfe eines Drehmomentschlüssels 90 Nm = 40 kN

Zubehör zu unserem mechanischen Zentrierspannstock KCS 5A 100 finden Sie in unserem Prospektblatt „Prospektblatt KCS 5A 100“.

Unsere Produkte zu der Produktgruppe Zentrierspannstock finden sie im Katalog. Diesen erhalten Sie in unserem Downloadbereich unter „Werkstückspannung“.

Hier sehen Sie unseren KCS 5A 100 auf einem 5 Achsbearbeitungscenter bei der Firma HPP als Werkstückaufnahme für einen Getriebedeckel, wie er später bei einem Automobilhersteller verbaut wird.

Diese Bearbeitungsbilder zeigen den KCS 5A 100 auf Nullpunktspannplatte von der Firma VB in einem 5 Achsbearbeitungscenter der Firma Grob. Das zu bearbeitende Teil ist eine Spindelmutter. Die Besonderheit hier ist die geringe Spannhöhe von 3 mm bei einer intensiven Zerspanung.

Diese Bildreihe zeigt unseren KCS 5A 100 in Sonderausführung. Die Prismabacken waren eine Anfertigung für die Firma JRS. Durch die Prismabacken konnte das Rundmaterial optimal gespannt werden. Sie sehen die Bearbeitung  von Keilführungen.

Weitere Ausführungen sind möglich:

Links sehen sie unseren KCS 5A 100 in Standardausführung Festbacken- oder Zentrischspanner, rechts oben einen doppeltwirkenden hydraulischen Spanner und rechts unten den KCS 5A 100 mit Zwischenstück für eine 2 Teile Bearbeitung.



Zentrierspannstock hydraulisch

Der hydraulische Zentrierspannstock wird in 50-200 mm Backenbreiten gefertigt, bei einem Hub von 10 mm bis 150 mm. Die Spanner sind mit Druck bis zu 220 bar belastbar. Es gibt sie in einfach- oder doppeltwirkender Ausführung.

Die Bilder zeigen einen Frästisch der Firma Heller mit Aufnahme von LKW Achsen und unser hydraulisches Zentrierspannsystem.

hier kommen weitere Anwendungsbilder…

Zentrierspannstock KCS 200-D auf DMG / MORI SEIKI MILLTAP 700 Aggregat ZUP-20

Spanntürme mit Zentrierspannstock KCS 200-D

Zentrierspannstock in Kleinserienproduktion
